新/品/發/布

行業痛點

機器視覺應用中，為什么會出現圖像丟幀？

相機采集圖像，傳輸至PC，這個過程中，以下3種情況，都會導致丟幀：

1）相機自身的問題。例如，拍照速度快過傳輸速度，相機自帶緩存也存滿了，導致丟幀。

2）傳輸?shù)膯栴}。數據傳輸導致的丟幀，通常是以下3個原因造成的。

• 線路損壞。線路完全損壞，反而容易定位故障，經常遇到的情況是，從外觀看，線路沒問題，但內部其實已經老化或部分損壞、接觸不良，導致的丟幀。

• 線路受到電磁干擾。

• 傳輸距離超過該種傳輸技術標準要求。例如，GigE傳輸距離超過了100米，且無中繼，可能會造成丟幀。

3）電腦處理能力與數據量不匹配。這里說的電腦，可以理解為各種PC，如工控機，服務器，專用設備或小型機等。圖像數據傳輸?shù)诫娔X，需要CPU把圖像數據讀出，存儲到內存中，當CPU處理不過來時（CPU本身性能不足，或CPU還要忙于處理其他任務），就會導致丟幀。對于資源不匹配的問題，常見的處理方法是：
   a) 配置更好的電腦。例如，升級CPU，增加內存等。
   b) 不用電腦的資源來處理圖像數據（例如，用專門的采集卡來處理圖像數據）
   c) 降低圖像數據量（在滿足應用需求前提下，可以優先使用該方案）

 小貼士 ：

 機器視覺高分辨率或高幀率等大圖像數據應用中，80%的丟幀，是電腦處理能力與圖像數據不匹配造成的。

為何使用網卡，可能會丟幀
網卡的作用，是告訴相機，把圖像數據傳到哪里。網卡本身，并不幫助電腦處理收到的數據，當圖像數據超過了電腦處理能力時，就會丟幀。（如果電腦處理能力足以應對圖像數據，使用網卡也不會丟幀，這也是GigE視覺應用中，大量使用網卡，較少使用采集卡的原因）。

使用采集卡，用專門的資源來處理海量圖像數據，降低丟幀概率
采集卡有2個作用：
1）告訴相機，把圖像數據傳到哪里
2）處理收到的圖像數據，把他們存入電腦內存中
可以看到，采集卡比網卡多了一個核心功能：處理和轉存圖像數據。
每種采集卡，均有標定的數據傳輸速率，采集卡會針對這種數據傳輸速率，配置匹配的處理資源（反過來說也對，采集卡的處理能力，決定了其所能支持的數據傳輸速率）。這就使得，在采集卡支持的傳輸速率下，傳輸圖像數據，不會丟幀。

直擊痛點

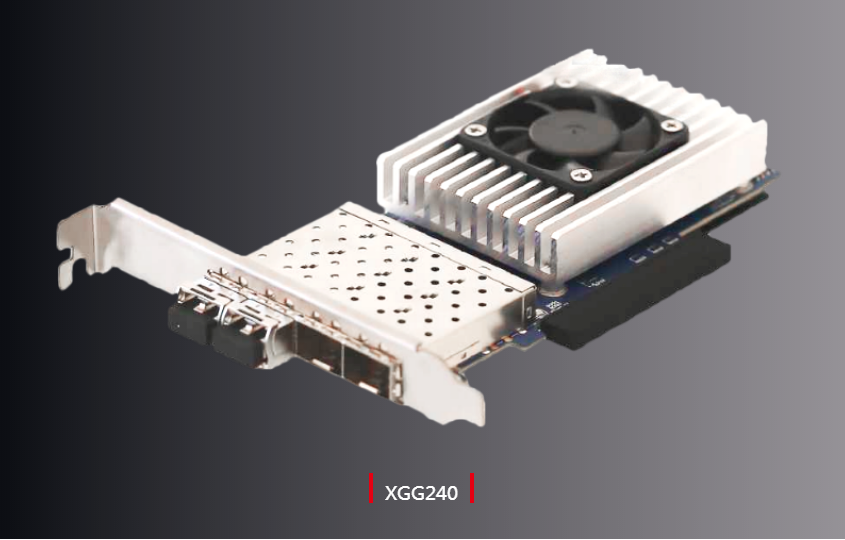

度申光纖萬兆網圖像采集卡XGG240，是如何實現0丟幀的
理論上，實現采集卡處理能力與圖像數據匹配，就不會丟幀，但實際上，海量圖像數據的處理，需要非常專業的技術和豐富的經驗，需要圖像技術、通訊技術和處理技術的支撐。
度申科技有12年的各類PCIE采集卡產品實戰經驗，擁有值得信賴的圖像技術能力。度申光纖萬兆網圖像采集卡XGG240，經過大量嚴格的內部測試，并結合了光通訊的完美特性，擁有極高的穩定性、可靠性和實時性，真切實現了從相機感光芯片到電腦處理程序傳輸?shù)?丟幀，無差錯。
度申XGG240采集卡是行業客戶高分辨率、高幀率、大圖像數據應用的福音，處理海量圖像數據，不耗費計算機資源，為機器視覺應用，提供穩定、可靠的圖像連接和處理能力。

40Gbps高帶寬
單個接口，實測最大傳輸速率可達1.1GB/s，相當于4個接口，4車道的光纖通訊，路寬車通暢
帶寬利用率100%，滿足大數據量傳輸應用需求

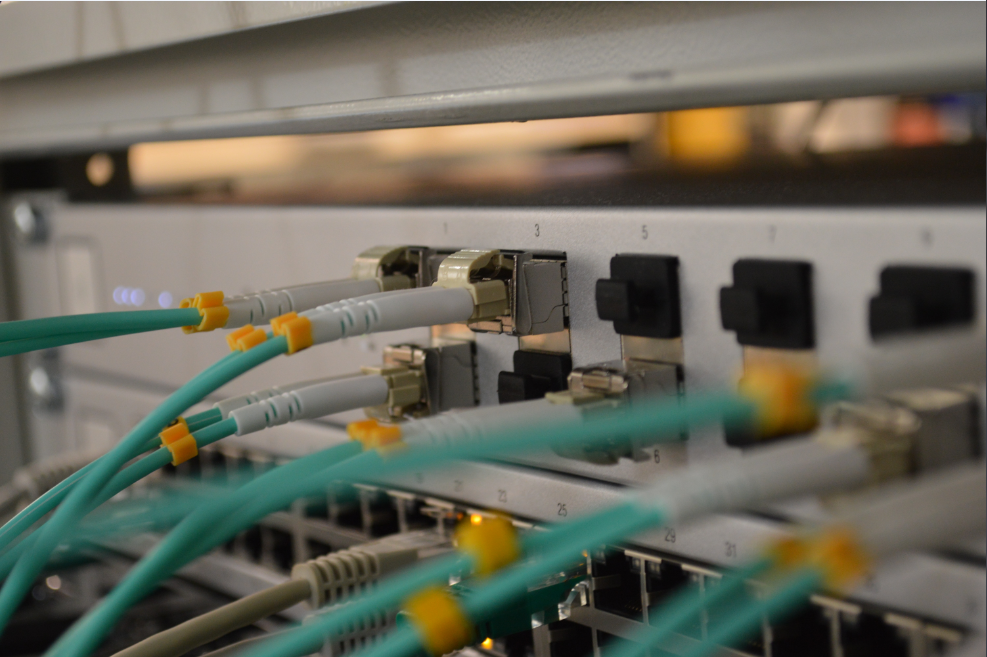

帶寬無縫演進
基于光口連接，無需更換硬件，帶寬可平滑升級，支持單相機帶寬達40Gbps。

低延時，時間延遲3-30us
更低的延時，滿足高速應用需求
延時時間代表響應速度。低延時代表快速的響應。

CPU負載低于3%
支持DMA寫內存
計算機資源有效利用，更強計算能力

把CPU資源還給客戶應用程序，so easy！

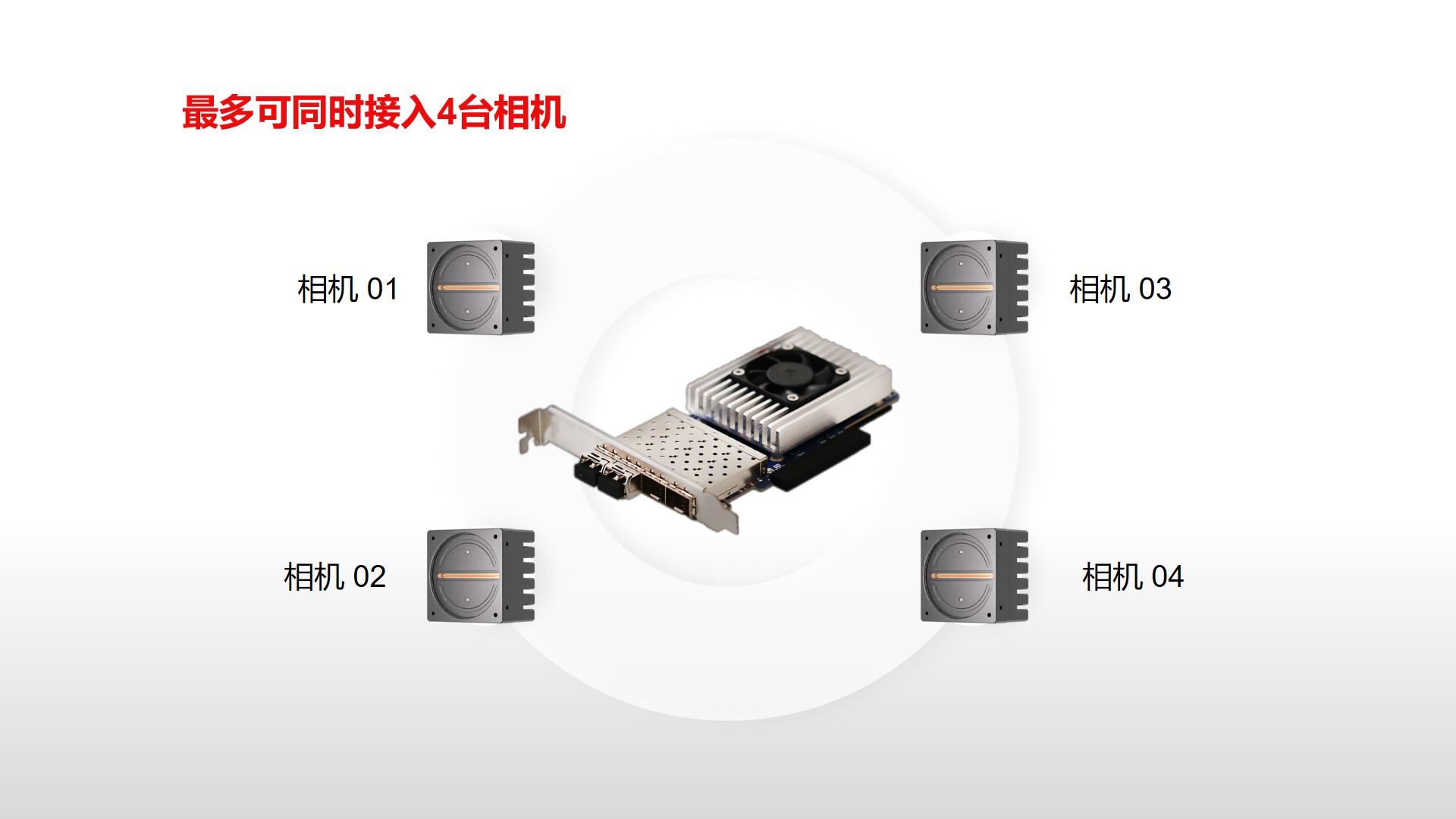

支持多相機應用
最多可同時接入4臺相機

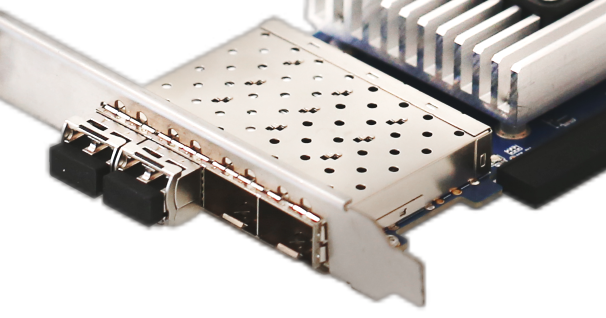

易于集成和使用
即插即用，流暢的連接
輕松進行網絡管理

多操作系統兼容
Win7/Win10/Win11，32位/64位
Linux 32位/64位，可以根據內核版本提供

出眾性價比
單位帶寬成本極低：具備相當于CXP, CameraLink的性能，卻擁有非常親民的價格。
